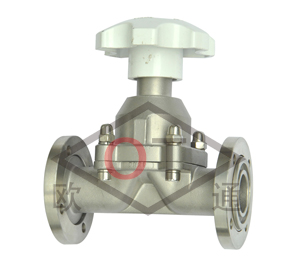

GM系列高真空隔膜阀
产品概述 Gm系列高真空隔膜阀供接通或切断真空系统之用。连接管焊接式真空隔膜阀更是溴化锂制冷设备中的理想配件。适用介质为空气及非腐蚀性气体。连接法兰标准按GB6070或GB4982规
产品详情
产品概述
Gm系列高真空隔膜阀供接通或切断真空系统之用。连接管焊接式真空隔膜阀更是溴化锂制冷设备中的理想配件。适用介质为空气及非腐蚀性气体。连接法兰标准按GB6070或GB4982规定，也可为连接管焊接型式。
主要技术规范
|
适用范围Pa
|
103～1.3×10-4
|
|
漏率Pa.L/S
|
6.7×10-4
|
|
介质温度℃
|
隔膜为丁腈橡胶时-25～+80
|
|
隔膜为氟橡胶时-30 50
|
主要零部件材质
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢
|
|
隔膜
|
丁腈橡胶、氟胶
|
|
阀杆
|
不锈钢
|
外形及连接尺寸（mm）
|
型号 \ 尺寸
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM0C-H(Ⅰ)
|
10
|
19
|
80
|
55
|
240
|
120
|
|
GM-25C-H(Ⅰ)
|
25
|
32
|
105
|
80
|
240
|
120
|
|
GM-40C-H
|
40
|
45
|
133
|
100
|
240
|
120
|
|
GM-50C-H
|
50
|
57
|
157
|
100
|
240
|
120
|
|
GM0D-H(Ⅰ)
|
10
|
19
|
77.5
|
50
|
150
|
150
|
|
GM-25C-H(Ⅰ)
|
25
|
32
|
105
|
60
|
75
|
75
|
Ⅱ型连接管焊隔膜阀外形及连接尺寸
|
型号 \ 尺寸
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM0C-H(Ⅱ)
|
10
|
19
|
80
|
55
|
195
|
120
|
|
GM-25C-H(Ⅱ)
|
25
|
32
|
105
|
80
|
236
|
120
|
|
GM0D-H(Ⅱ)
|
10
|
19
|
77.5
|
50
|
150
|
75
|
|
GM-25D-H(Ⅱ)
|
25
|
32
|
105
|
66
|
175
|
75
|
Ⅲ活套法兰连接隔膜阀外形及连接尺寸
|
型号 \ 尺寸
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM0C-H(Ⅱ)
|
10
|
19
|
80
|
55
|
195
|
120
|
|
GM-25C-H(Ⅱ)
|
25
|
32
|
105
|
80
|
236
|
120
|
|
GM0D-H(Ⅱ)
|
10
|
19
|
77.5
|
50
|
150
|
75
|
|
GM-25D-H(Ⅱ)
|
25
|
32
|
105
|
66
|
175
|
75
|
Ⅳ活套法兰连接隔膜阀外形及连接尺寸
|
型号 \ 尺寸
|
DN
|
D
|
D1
|
H
|
A
|
L
|
n-Фc
|
|
GM0C
|
10
|
46
|
36
|
80
|
55
|
75
|
4-Ф6
|
|
GM-25C
|
25
|
70
|
55
|
105
|
80
|
120
|
4-Ф7
|
|
GM-40C
|
40
|
100
|
80
|
133
|
100
|
150
|
4-Ф9
|
|
GM-50C
|
50
|
110
|
90
|
157
|
100
|
180
|
4-Ф9
|
|
