双法兰伸缩节
产品详情

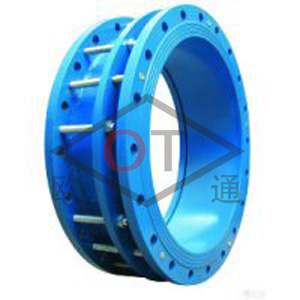

VSSJA-2型双法兰松套限位伸缩节的性能特点：
双法兰限位伸缩节型号VSSJA-2型，管道西边使用法兰的连接方式，安装在管道上可以和阀门、水泵、流量器等设备连接，既不唱了管道的伸缩器，又对阀门等设备的维修提供了方便。双法兰限位伸缩节是由松套伸缩接头和一个法兰限位短管组合而成。此种伸缩接头能防止管道因超量位移导致补偿接头的泄露和损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。双法兰限位伸缩节的优点是伸缩量大、安装方便快捷。双法兰限位伸缩节的特点最适用于两端法兰连接的管道上面。
|
号
|
名称
|
数量
|
材料
|
|
1
|
本体
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
2
|
密封圈
|
1
|
NBR
|
|
3
|
压盖
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
4
|
限位短管法兰
|
1
|
Q235A、20、16Mn
|
|
5
|
螺母
|
4n
|
Q235A、20、1Cr18Ni9Ti
|
|
6
|
长螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
|
7
|
螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
VSSJA-2型双法兰限位伸缩接头安装数据表
|
公称通径
|
管子外径
|
外形尺寸
|
伸缩量
|
法兰连接尺寸
|
|
Dw
|
L
|
L1
|
0.6MPa
|
1.0MPa
|
|
D
|
D1
|
n-d。
|
D
|
D1
|
n-d。
|
|
65
|
76
|
340
|
105
|
50
|
160
|
130
|
4-￠14
|
185
|
145
|
4-￠18
|
|
80
|
89
|
190
|
150
|
4-￠18
|
200
|
160
|
8-￠18
|
|
100
|
108
|
210
|
170
|
220
|
180
|
|
114
|
|
125
|
133
|
240
|
200
|
8-￠18
|
250
|
210
|
|
140
|
|
150
|
159
|
265
|
225
|
285
|
240
|
8-￠22
|
|
168
|
|
200
|
219
|
320
|
280
|
340
|
295
|
|
250
|
273
|
370
|
335
|
12-￠18
|
395
|
350
|
12-￠22
|
|
300
|
325
|
350
|
130
|
65
|
440
|
395
|
12-￠22
|
445
|
400
|
|
350
|
377
|
490
|
445
|
505
|
460
|
16-￠22
|
|
400
|
426
|
540
|
495
|
16-￠22
|
565
|
515
|
16-￠26
|
|
450
|
480
|
595
|
550
|
615
|
565
|
20-￠26
|
|
500
|
530
|
645
|
600
|
20-￠22
|
670
|
620
|
|
600
|
630
|
755
|
705
|
20-￠26
|
780
|
725
|
20-￠30
|
|
700
|
720
|
860
|
810
|
24-￠26
|
895
|
840
|
24-￠30
|
|
800
|
820
|
590
|
220
|
130
|
975
|
920
|
24-￠30
|
1015
|
950
|
24-￠33
|
|
900
|
920
|
1075
|
1020
|
1115
|
1015
|
28-￠33
|
|
1000
|
1020
|
1175
|
1120
|
28-￠30
|
1230
|
1160
|
28-￠36
|
|
1200
|
1220
|
1405
|
1340
|
32-￠33
|
1455
|
1380
|
32-￠40
|
|
1400
|
1420
|
1630
|
1560
|
36-￠36
|
1675
|
1590
|
36-￠42
|
|
1500
|
1520
|
1730
|
1660
|
-
|
-
|
-
|
|
1600
|
1620
|
1830
|
1760
|
40-￠36
|
1915
|
1820
|
40-￠48
|
|
1800
|
1820
|
2045
|
1970
|
44-￠40
|
2115
|
2020
|
44-￠48
|
|
2000
|
2020
|
2265
|
2180
|
48-￠42
|
2325
|
2230
|
48-￠48
|
|
2200
|
2220
|
2475
|
2390
|
52-￠42
|
2550
|
2440
|
52-￠56
|
|
2400
|
2420
|
2685
|
2600
|
56-￠42
|
2760
|
2650
|
56-￠56
|
|
