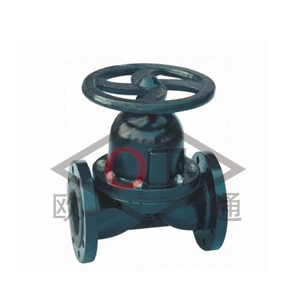

| 英标隔膜阀 |
 |
| 所属系列： |
隔膜阀系列 |
| 名称： |
英标隔膜阀 |
| 型号： |
EG41J |
| 检索关键字： |
EG41J英标隔膜阀 |
|
销售电话：024-239050888 图文传真：024-23906056
感谢您向我们发出订单我们会在最短时间与您联系！ |
|
|
| |
英标隔膜阀的概述:
隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。
英标隔膜阀的特点如下:
最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
-
采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
-
受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
-
隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
|
|
英标隔膜阀主要零件材料:
|
名称
|
材料
|
|
阀体
|
J型：灰铸铁/硬橡胶 W型：灰铸铁
|
|
阀盖 /阀瓣/手轮
|
灰铸铁
|
|
隔膜
|
天然橡胶
|
|
阀杆
|
碳钢
|
英标隔膜阀主要外形尺寸和连接尺寸 （mm）
|
公称通径 （DN）
|
公称压力（MPa）
|
工作压力 （MPa）
|
L
|
D
|
D1
|
Z-Φ
|
f
|
H1
|
H2
|
D0
|
重量 （Kg）
|
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
4-14
|
2
|
90
|
99
|
75
|
2.5
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
93
|
103
|
75
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
85
|
4
|
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
120
|
6.5
|
|
40
|
159
|
150
|
110
|
4-18
|
2
|
136
|
156
|
120
|
7.5
|
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
120
|
10
|
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
16
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
198
|
273
|
230
|
23.5
|
|
100
|
305
|
220
|
180
|
8-18
|
2
|
266
|
320
|
280
|
34
|
|
125
|
356
|
250
|
210
|
8-18
|
3
|
319
|
386
|
280
|
44
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
380
|
453
|
368
|
67.5
|
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
506
|
626
|
400
|
141.5
|
|
250
|
635
|
395
|
350
|
12-22
|
3
|
598
|
734
|
500
|
229
|
|
300
|
0.4
|
749
|
445
|
400
|
12-22
|
3
|
698
|
778
|
560
|
321
|
|
350
|
749
|
505
|
460
|
16-22
|
3
|
723
|
883
|
560
|
360
|
|
采用标准
|
设计制造： BS5156结构长度：BS5156（短结构）法兰：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6
|
|
|
