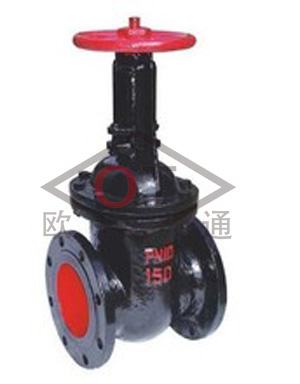

明杆铸铁闸阀
公称压力：PN1.0MPa 适用介质：水、油、气及非腐蚀性介质 适用温度：120℃ 公称通径：40～300mm 产品简介： 本产品适用于液、气介质管路和设备，作为接通和断流之用。安装在水平管路上
产品详情
公称压力：PN1.0MPa
适用介质：水、油、气及非腐蚀性介质
适用温度：≤120℃
公称通径：40～300mm
产品简介：
本产品适用于液、气介质管路和设备，作为接通和断流之用。安装在水平管路上，且手轮朝上。
特别适用于双向流通管路、直通式流道、流阻小；启闭较省力，不易产生水锤现象。
手轮顺时针为关，反之为开。不允许借助任何杠杆。
公称压力：PN1.0MPa
适用介质：水、油、气及非腐蚀性介质
适用温度：≤120℃
主要部件材料：灰铸铁、黄铜、碳钢镀铬、不锈钢、聚四氟乙烯
执行标准：GB/T12232～1989
试验标准：GB/T13927～1992
主要性能参数：
|
公称压力
|
1.0
|
|
适用温度
|
≤120
|
|
适用介质
|
水、油、气及非腐蚀性介质
|
|
主要材料
|
灰铸铁、黄铜、碳钢镀铬、不锈钢、聚四氟乙烯
|
|
执行标准
|
GB/T 12232-2005
|
试验标准
|
GB/T 13927-1992
|
|
|
|
|
|
|
主要外形尺寸及连接尺寸：
|
DN（mm）
|
L
|
D
|
D1
|
n-d
|
D0
|
H(≈)
|
|
40
|
165
|
145
|
110
|
4-18
|
160
|
233~285
|
|
50
|
178
|
160
|
125
|
4-18
|
180
|
251~310
|
|
65
|
190
|
180
|
145
|
4-18
|
180
|
278~355
|
|
80
|
203
|
195
|
160
|
8-18
|
220
|
313~405
|
|
100
|
229
|
215
|
180
|
8-18
|
220
|
346~456
|
|
125
|
254
|
245
|
210
|
8-18
|
280
|
457~595
|
|
150
|
267
|
280
|
240
|
8-22
|
280
|
477~640
|
|
200
|
292
|
340
|
295
|
8-22
|
320
|
619~830
|
|
250
|
330
|
395
|
350
|
12-22
|
400
|
774~1040
|
|
300
|
356
|
445
|
400
|
12-22
|
400
|
927~1240
|
|
